Apa itu Konektor SCSI HD 50 Pin?

Konektor SCSI 50-Pin Kepadatan Tinggi-(Konektor SCSI 50-Pin Kepadatan Tinggi) adalah solusi koneksi ringkas yang dirancang khusus untuk Antarmuka Sistem Komputer Kecil (SCSI).Konektor SCSI 50 pin pitch 1,27mmpin ada dalam dua tugas, 25 pin berlapis emas-terletak di setiap sisi, banyak digunakan dalam layanan penyimpanan data dan ruang kontrol industri.





I. Definisi Teknis dan Karakteristik Fisik Konektor SCSI 50 pin

Parameter Inti.

Pin Pitch:Konektor eksternal SCSI standar 1,27mm (Setengah Pitch), menghemat ruang 50% dibandingkan dengan pitch penuh (2,54mm).





Susunan Pin:Dua baris dengan 25 pin di setiap sisinya, mengadopsi desain pelindung cangkang logam tipe D-. Dinamakan juga pin HPDB50, pin HD50, pin Micro DB50, pin MD 50, pin SCSI D-sub 50, dll.





Daya Dukung Saat Ini:Biasanya 0,5-3A , cocok untuk transmisi sinyal berdaya rendah.

Bahan dan Proses.

Kerang:Paduan seng cor atau baja kaleng, memberikan efektivitas pelindung EMI 40-60dB.





Kontak:Berlapis-emas, mendukung metode terminasi seperti IDC, penyolderan, DIP, Klip PCB, dan Surface Mount Technology (SMT), kompatibel dengan kabel SCSI 28-30AWG 50 arah.





Mekanisme Penguncian:Kunci sekrup atau kait pegas, memastikan stabilitas koneksi di lingkungan yang bergetar.

Di sini adalahGambar konektor laki-laki Micro DB 50 pin SCSI, yang menunjukkan pinout konektor SCSI 50 pin,SCSI-2 50 pin konektor laki-lakistruktur.

II. Karakteristik Transmisi Sinyal Konektor SCSI D-sub 50 pin



Desain Sinyal Diferensial:

Mengadopsi 25 pasang kabel-pasangan terpelintir untuk transmisi data dan mengintegrasikan teknologi sinyal diferensial, mengurangi crosstalk dan EMI. Impedansi diferensial tipikal adalah 100Ω, mendukung frekuensi sinyal 10-20MHz, dengan kecepatan transmisi yang sesuai hingga 10-20MB/s (SCSI Cepat).

Kompatibilitas Protokol

Standar SCSI-2:Mendukung transmisi data paralel 8-bit dengan kecepatan maksimum 10MB/s; ketika ditingkatkan ke Fast SCSI, kecepatannya berlipat ganda menjadi 20MB/dtk.

Kompatibilitas Mundur:Hubungkan ke perangkat SCSI-1 melalui adaptor (misalnya, HPDB50 ke Centronics 50).



AKU AKU AKU.Skenario Aplikasi Khas



Perangkat Penyimpanan

Hard Drive SCSI / Drive Optik:Seperti komputer Macintosh awal dan stasiun kerja Sun, mendukung koneksi-rantai daisy hingga 7 perangkat.

Tape Drive / Array RAID:Koneksi{0}}kepadatan tinggi memungkinkan transmisi data sinkron di beberapa perangkat, seperti drive Lomega Zip.

Industri & Instrumentasi

Kartu Akuisisi Data (DAQ):Integrasikan saluran sinyal analog/digital dalam ruang terbatas, seperti produk dari National Instruments.

Modul Kontrol Industri:Digunakan untuk-interaksi sinyal berkepadatan tinggi antara PLC dan sensor.

Peralatan Profesional

Sistem Pencitraan Medis:Untuk transmisi data detektor di perangkat seperti pemindai CT, yang memerlukan kecepatan tinggi dan kemampuan-antiinterferensi.

Peralatan Uji:Input dan output sinyal multi-saluran untuk instrumen seperti osiloskop dan penganalisis logika

IV. Perbandingan dengan Antarmuka SCSI Lainnya

Parameter	Konektor betina HD 50 pin	Konektor jantan Centroncis 50 pin	Konektor betina HD 68 pin
Gambar Pin	1.27mm (Setengah nada)	2.54mm (Pitch Penuh)	1.27mm (Setengah nada)
Kecepatan Transfer Data	10-20MB/dtk (SCSI Cepat)	5MB/dtk(SCSI-1)	40-80MB/dtk (Ultra2 Lebar)
Tipe Sinyal	Tunggal-berakhir/ Diferensial (Diferensial SCSI-2)	Lajang-berakhir	Diferensial (LVD)
Jumlah Perangkat	7 unit (bus 8-bit)	7 unit	15 unit (bus 16-bit)
Aplikasi Khas	Penyimpanan ringkas, pengontrol industri	Perangkat berkecepatan rendah-awal	Penyimpanan tingkat-perusahaan, server

V. Jenis Umum Konektor SCSI pin HD50:

Menurut fungsi koneksi konektor, kami mengklasifikasikannyaKonektor pin HD50menjadi kawat-ke -konektor kawat dan kawat-ke-konektor papan.



Biasanya konektor SCSI 50 pin kabel-ke-kabel:



Konektor jantan pin SCSI-1 50 tipe IDC

Solder DB 50 pin konektor SCSI eksternal

Konektor Wanita Penusuk DB SCSI 50P



Biasanya menghubungkan-ke-papan konektor SCSI 50 pin:

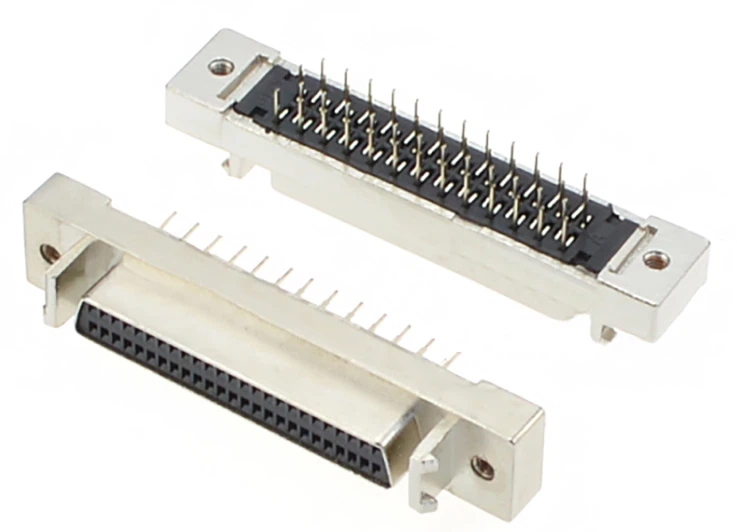

Konektor SCSI-2 jantan 50 pin HPDB 90 derajat

Soket PCB jantan tipe DIP SCSI Micro DB 50 pin

Konektor DIP Wanita SCSI-II 50Pin 90 derajat

SCSI vertikal-Konektor DIP Wanita 50Pin II Untuk PCB

Starte adalah produsen konektor SCSI HD 50 pin profesional di Shenzhen, Cina., Starte menawarkan rangkaian lengkap Konektor SCSI DB 50 pin pitch 1,27mm, dapat mencocokkan dan menggantikan sebagian besar Konektor SCSI merek utama, seperti Honda, TE, 3M, Molex, Hirose. Seperti konektor jantan IDC tipe HD 50 pin yang merupakan pengganti konektor TE 5749111-4 1.27mm IDC D-sub 50 pin, dipadukan dengan Konektor Pemasangan Papan Berbentuk TE 5787082-5 0.50 Seri 50 Posisi D-. Starte juga membuat backshell terkait untuk konektor kabel male scsi 50 pin, dikunci dengan kait pegas dan sekrup.

Jika Anda memiliki permintaan konektor SCSI 50 pin, jangan ragu untuk menghubungi kami.
