Konektor VHDCI SCSI
Konektor VHDCIadalah konektor SCSI berkepadatan tinggi, milik Konektor SCSI-5, merupakan singkatan dari "Interkoneksi Kabel Kepadatan Sangat Tinggi". Terutama dirancang untuk menyediakan transmisi data berkecepatan tinggi dan koneksi sinyal yang stabil antara Perangkat SCSI dan komputer. Konektor VHDCI yang biasa kita bicarakan adalah Konektor VHDCI 68 Pin runcing, yang cocok untuk berbagai perangkat elektronik seperti kartu grafis, saluran SCSI, dll., menyediakan bandwidth 640MB per detik, memastikan transmisi data yang efisien.
Fitur utama konektor VHDCI mencakup desain tumpukan kepadatan tinggi, yang menyediakan transmisi sinyal stabil dan transmisi data berkecepatan tinggi. Strukturnya meliputi antarmuka kontak, lapisan kontak, komponen elastis kontak, dan badan plastik konektor, yang mewujudkan koneksi dan transmisi sinyal antara kabel, kabel, papan sirkuit tercetak, dan komponen elektronik. Konektor VHDCI juga memiliki karakteristik tahan suhu tinggi dan tahan korosi, memastikan pengoperasian yang stabil di berbagai lingkungan aplikasi.
Konektor VHDCI banyak digunakan dalam skenario yang memerlukan transmisi data berkecepatan tinggi dan koneksi sinyal yang stabil. Misalnya, pada kartu grafis komputer, konektor VHDCI menyediakan bandwidth dan dukungan yang diperlukan untuk memastikan pemrosesan grafis yang lancar dan efisien. Selain itu, saluran SCSI juga menggunakan konektor VHDCI untuk mencapai transmisi data berkecepatan tinggi.
Kita biasanya mengira konektor VHDCI adalah konektor VHDCI 68 pin0Konektor SCSI pitch 80 mm, bukanKonektor SCSI nada 1,27 mm, dan familiar dengan dimensi konektor VHDCI 68 posisi dan Pinout konektor VHDCI 68P. Berikut adalah gambar konektor VHDCI 68 Pin standar.
Sebenarnya selain Konektor VHDCI 68 pin, ada banyak jenis konektor VHDCI yang beredar di pasaran, kita dapat membedakannya dengan mudah dari Pin konektor, ukuran pitch konektor dan fungsi Konektor.

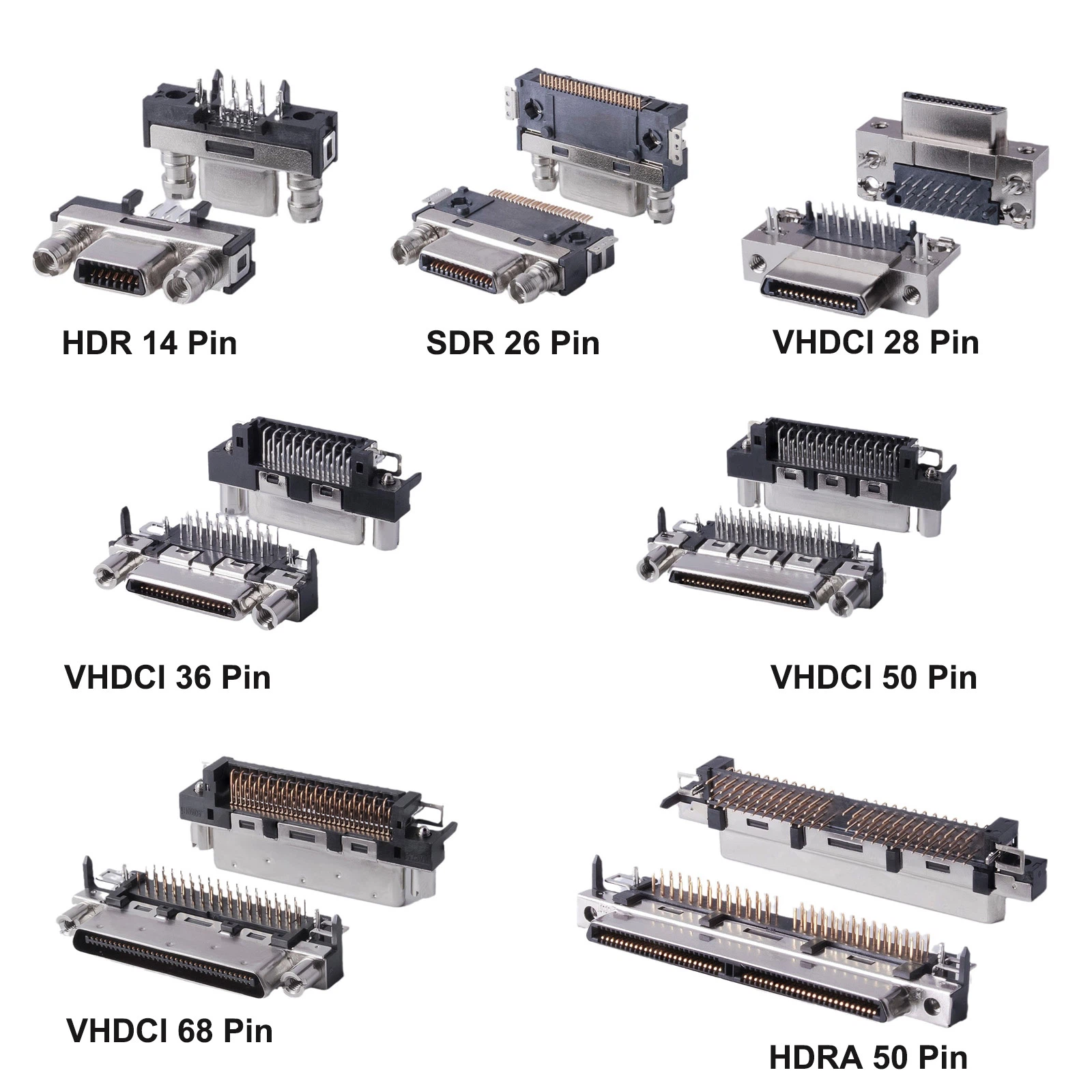

Dari Pin Konektor VHDCI memiliki beberapa tipe
Konektor VHDCI 14 Pin:Dinamakan juga konektor SDR 14 pin atau konektor HDR 14 Pin, biasa digunakan pada perangkat Kamera Industri.
Konektor VHDCI 26 Pin:Dinamakan juga konektor HDR 26 pin atau konektor SDR 26 Pin. Ini memiliki konektor 0.80mm pitch 26 pin SDR 26 pin, yang biasa digunakan pada Kamera Industri. Tipe lainnya adalah konektor 1.0mm pitch SDR 26 pin, yang biasanya digugat pada Perangkat Cisco.
Konektor VHDCI 28 Pin:Dinamakan juga konektor HD-VI 28P pitch 0.80mm, yang biasa digunakan pada Kamera Huawei.
Konektor VHDCI 36 Pin:Dinamakan juga Konektor HDR 36 pin, biasa digunakan pada Servo, Router.
Konektor VHDCI 50 Pin:juga diberi nama Konektor HDRA 50 pin, biasa digunakan pada Notebook pribadi dan peralatan periferalnya.
Konektor VHDCI 68 Pin:Dinamakan juga Konektor 68-Pin SCSI-5, biasanya digunakan pada kartu grafis dan perangkat Penyimpanan SCSI.

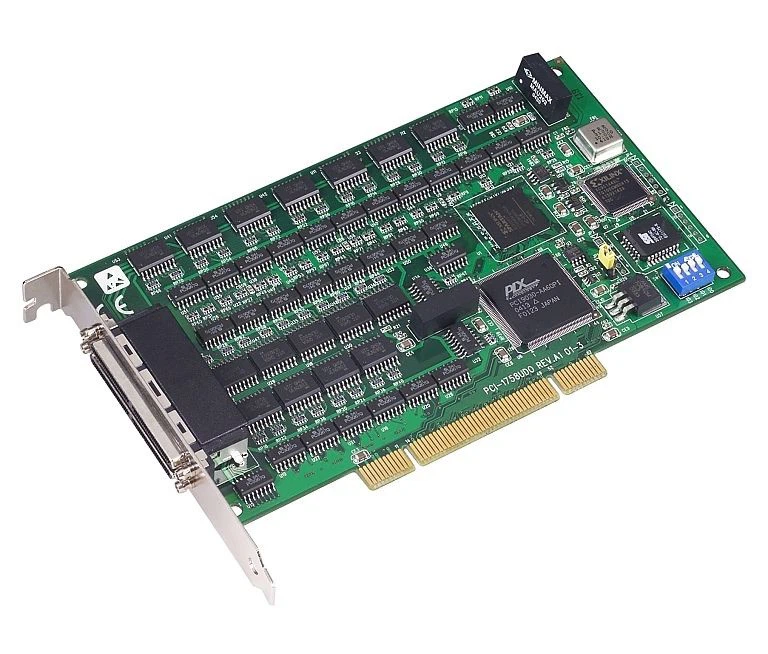

Konektor VHDCI 100 Pin:Dinamakan juga Konektor HDRA 100 pin, Biasa digunakan pada modul PMC lebar tunggal, Kartu PCI.
Dari fungsi Konektor VHDCI, ia memiliki dua tipe Konektor

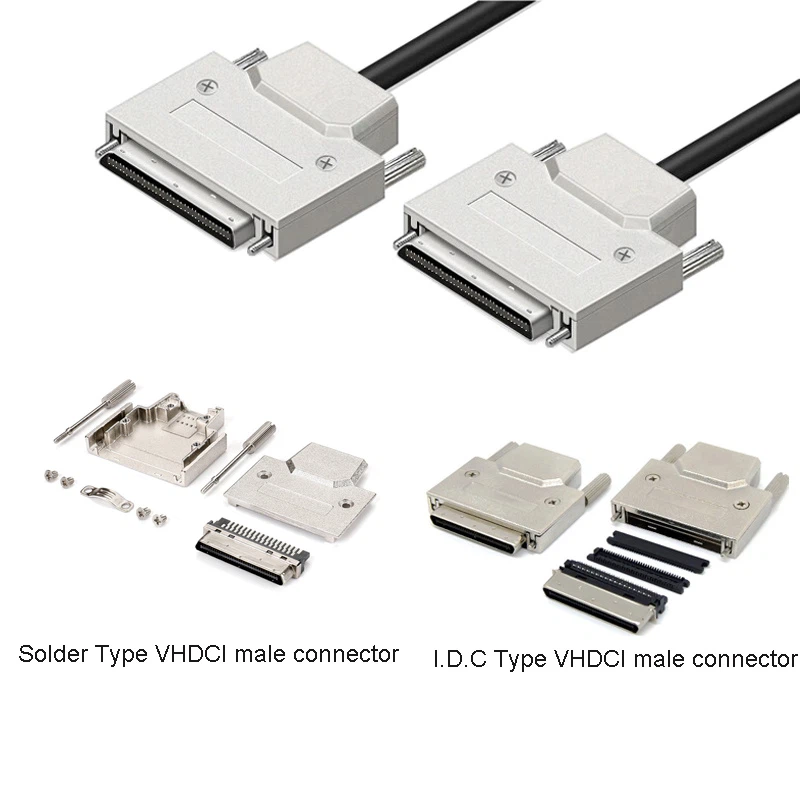

Konektor Kabel VHDCI: Konektor I/O VHDCI jenis ini digunakan untuk membuat rakitan kabel Pita VHDCI atau kabel tautan kamera industri visi Mesin, biasanya dihubungkan dengan kawat tembaga terlindung yang dipelintir, kemudian menghubungkan kamera Industri, Papan Terminal Breakout PCI, dan Perangkat SCSI lainnya. Konektor pita VHDCI jenis ini dikunci dengan sekrup, klip kait tidak didukung. Umumnya konektor jantan VHDCI 68 pin, tidak ada konektor betina VHDCI untuk perakitan kabel. Anda dapat memilih konektor jantan VHDCI tipe solder atau konektor jantan tipe IDC sebagai kebutuhan Anda.

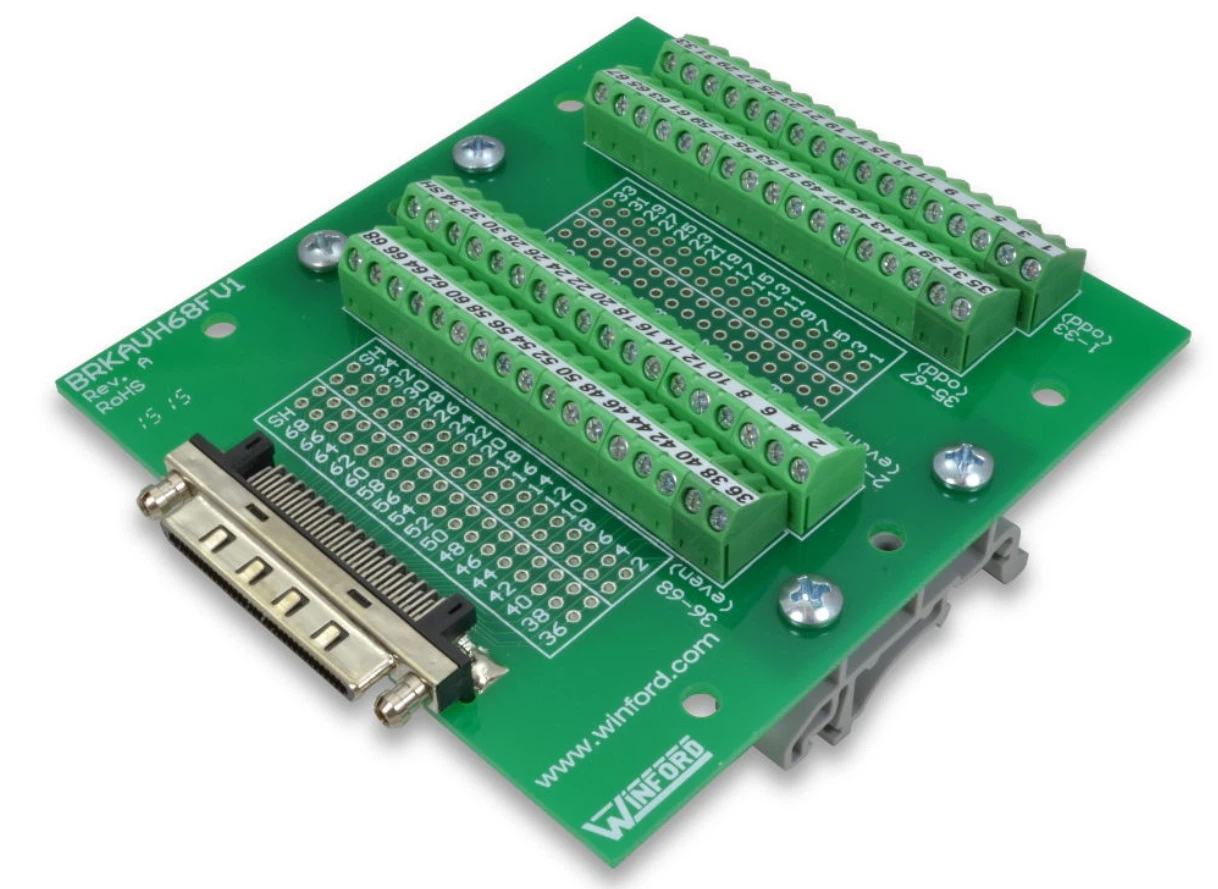

Konektor Papan VHDCI: Konektor PCB VHDCI ini biasanya digunakan pada papan perangkat dan Adaptor VHDCI, kemudian dihubungkan dengan rakitan kabel VHDCI terkait untuk mentransfer data. Kompatibel dengan Terminal Block Breakout Board, kontrol gerak tingkat lanjut, kontrol otomasi, dan papan servo. Ini memiliki tiga jenis konektor: konektor VHDCI tipe SMT, konektor VHDCI Tipe Klip, dan konektor VHDCI yang dipasang pada stopkontak.
Dari ukuran pitch Konektor VHDCI, ia memiliki dua jenis Konektor VHDCI

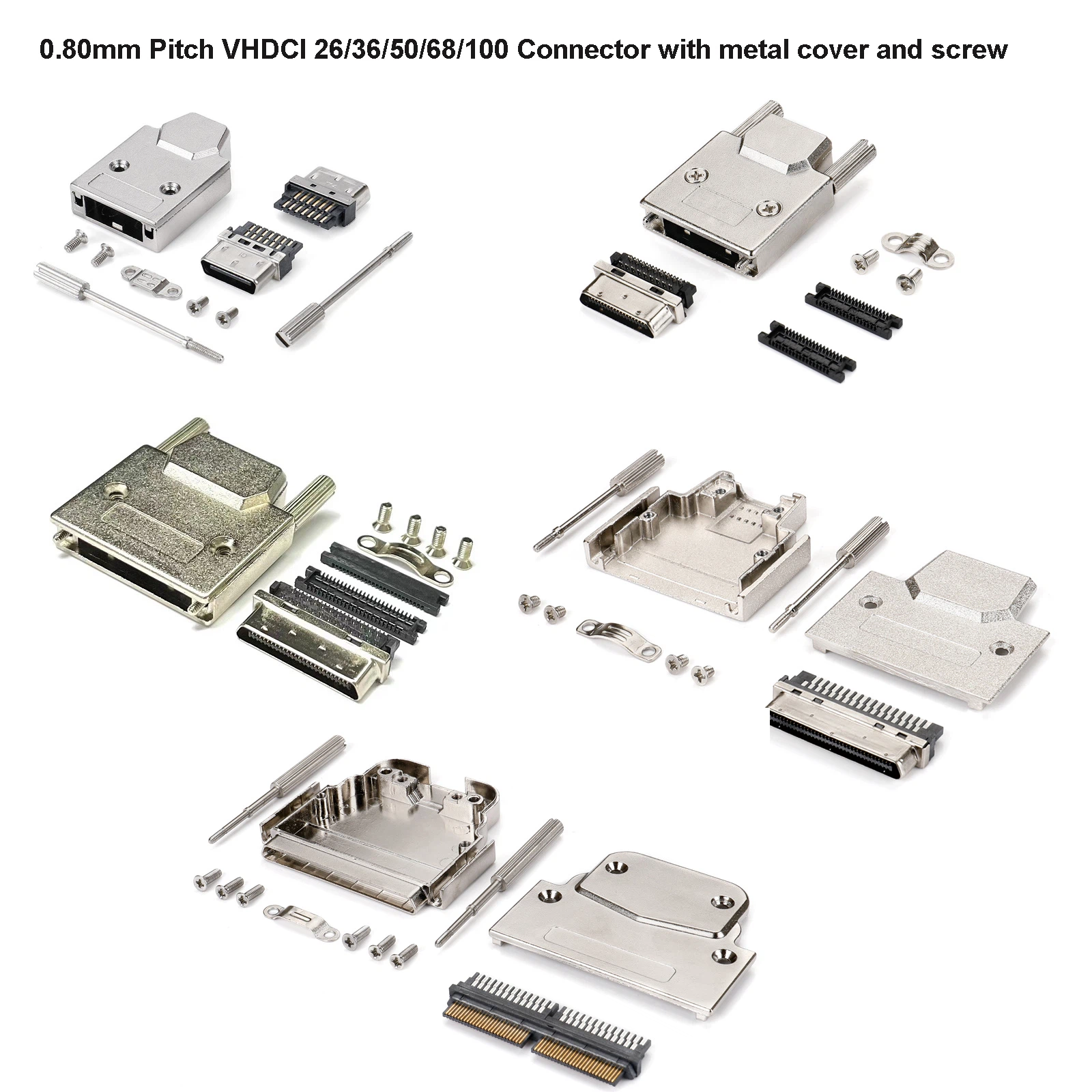

0Konektor Pita VHDCI pitch 80mm: Ini adalah ukuran pitch Konektor VHDCI yang umum, Memiliki tipe Konektor VHDCI 14 Pin, 26 Pin, 28 Pin, 36 Pin, 50 Pin 68 Pin 100 Pin. Sedangkan untuk desain kepadatannya yang tinggi, konektor VHDCI bertumpuk membutuhkan ruang lebih kecil dibandingkan Konektor SCSI biasa, sehingga memiliki konektor VHDCI bertumpuk ganda. Khususnya Konektor VHDCI 26 pin, disebut juga Konektor SDR 26 pin, banyak digunakan pada Kamera Industri Machine Vision. Kompatibel dengan Workstation, RAID, Kamera Vision Mesin, Server file, peralatan Jaringan.
Konektor VHDCI pitch0mm: Konektor VHDCI jenis ini digunakan pada beberapa perangkat khusus, biasanya Pin adalah 26 pin, 27 Pin, dan 37 Pin. Konektor 1.0mm pitch VHDCI 26 pin juga dinamai konektor serial Cerdas, digunakan pada perangkat Cisco. Konektor DH40-27S 1.{{10}}mm pitch 27 pin dan konektor DH40-37S 1.0mm pitch 37 pin digunakan pada perangkat Hirose.
Keuntungan Konektor VHDCI
Ukuran kecil: Konektor VHDCI memiliki ukuran lebih kecil daripada konektor SCSI 68 pin pada umumnya, dan dapat memberikan lebih banyak opsi koneksi dalam ruang terbatas. Misalnya, papan setinggi 3U dapat dimasukkan ke dalam total 4 konektor dalam dua baris. Berikut dimensi konektor VHDCI VS dimensi Konektor MDR 68 pin.
Kepadatan tinggi: Dibandingkan dengan Konektor pin SCSI68, konektor VHDCI memberikan kepadatan lebih tinggi dan dapat menyediakan lebih banyak saluran di ruang yang sama.
Hemat biaya: Biaya konektor VHDCI relatif rendah dibandingkan Konektor Pin Besar terkait, dan secara signifikan mengurangi keseluruhan biaya proyek. Misalnya, tiga VHDCI68 dapat menggantikan satu LFH200 sebagai antarmuka kartu sakelar matriks, sehingga menghemat biaya setidaknya 40%.
Aplikasi luas: Konektor VHDCI banyak digunakan di berbagai peralatan, seperti modul akuisisi data, kabel komunikasi serial, dll.
Aplikasi Utama Konektor VHDCI
Sistem Otomasi Industri
Dalam sistem kontrol otomasi industri, konektor VHDCI dapat digunakan untuk menghubungkan perangkat utama seperti PLC (pengontrol logika yang dapat diprogram), penggerak servo, sensor, dll. untuk mencapai transmisi data berkecepatan tinggi & stabil serta transmisi sinyal kontrol.
Dalam sistem kendali robot, konektor VHDCI dapat mendukung komunikasi kompleks antara pengontrol robot dan aktuator, memastikan robot dapat melakukan berbagai tindakan yang telah ditentukan secara akurat.
Perangkat Keras Komputer
Server dan pusat data:Di server dan pusat data kelas atas, konektor VHDCI sering digunakan untuk menghubungkan perangkat penyimpanan, perangkat jaringan, dan kartu ekspansi, dll., menyediakan saluran transmisi data kepadatan tinggi untuk memenuhi kebutuhan pemrosesan data besar dan komunikasi jaringan berkecepatan tinggi .
Pemrosesan grafis:Di stasiun kerja grafis dan komputer game berperforma tinggi, konektor VHDCI dapat digunakan untuk menyambungkan kartu grafis kelas atas dan perangkat pemrosesan grafis lainnya untuk mencapai transmisi gambar dan video resolusi tinggi yang lancar.
Komunikasi data dan peralatan pengujian
Peralatan transmisi data:Pada peralatan yang memerlukan transmisi data berkecepatan tinggi, seperti kartu pengambilan video definisi tinggi, kartu antarmuka audio, dll., konektor VHDCI dapat menyediakan saluran transmisi data yang stabil dan andal.
Peralatan pengujian dan pengukuran:Di bidang pengujian dan pengukuran, konektor VHDCI dapat digunakan untuk menghubungkan kartu akuisisi data, osiloskop, dan peralatan lainnya untuk mencapai akuisisi dan analisis sinyal presisi tinggi.
Aplikasi kelas atas lainnya
Stasiun kerja dan server kelas atas:Konektor VHDCI banyak digunakan di stasiun kerja dan server kelas atas, terutama dalam skenario yang memerlukan antarmuka kepadatan tinggi dan transmisi data berkecepatan tinggi.
Sistem tertanam:Dalam sistem tertanam, konektor VHDCI dapat digunakan untuk menghubungkan berbagai periferal dan modul ekspansi untuk meningkatkan skalabilitas dan fleksibilitas sistem.
Tentang Memulai Pembuatan Konektor VHDCI
Sebagai pemasok konektor VHDCI terkemuka di Cina, Starte memiliki tim R&D Konektor VHDCI profesional, yang dapat merancang dan memproduksi produk tingkat tinggi untuk memenuhi kebutuhan Konektor VHDCI yang disesuaikan dengan kebutuhan pelanggan. Konektor VHDCI Starte dapat menggantikan Konektor VHDCI merek internasional utama, seperti konektor VHDCI 3M, konektor NI VHDCI, Konektor VHDCI Hirose, konektor seri Honda HDRA dan Konektor SDR tautan kamera, Konektor seri CISCO Smart, dll.
Mengapa Memilih Mulai?
Kustomisasi profesional
Staf yang terampil berkomunikasi secara efektif dan cepat untuk memberikan solusi menyeluruh dengan cepat.
Waktu tunggu yang singkat
Produk dalam stok dikirimkan pada hari yang sama, produk reguler yang disesuaikan dikirimkan dalam 3-7 hari kerja.
Tidak diperlukan MOQ
Permintaan 1 pcs juga didukung
Biaya rendah dan kinerja tinggi
Beli bahan baku dari perusahaan ternama dalam jumlah banyak dan gunakan peralatan presisi tinggi untuk pemrosesan.
