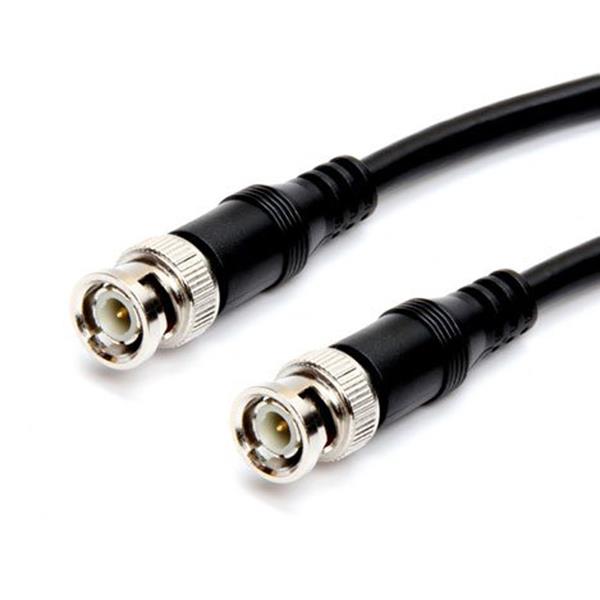

Konektor BNC terdiri dari badan konektor BNC, selongsong logam berpelindung, dan pin inti. Pin inti digunakan untuk menghubungkan inti kabel koaksial. Setelah melepas kawat, masukkan kawat inti ke ujung kecil pin inti. Dalam lubang, gunakan slot kecil di bagian depan penjepit kartu khusus untuk menjepitnya dengan kuat, sehingga kawat inti ditekan ke dalam lubang kecil.
1.Stripping
Kabel koaksial dilindungi karet, kawat logam terlindung (grounding shield), lapisan isolasi transparan putih susu dan kawat inti (kawat sinyal) dari luar ke dalam. Kawat inti terdiri dari satu atau beberapa kabel tembaga, dan kawat yang terbuat dari logam terbuat dari logam. Jaring kawat logam diisi dengan isolasi transparan putih susu antara kabel dalam dan luar, dan kabel dalam dan luar secara koaksial diperbaiki sebagai kabel koaksial. Melucuti pita pelindung luar kabel koaksial dengan pisau untuk memotong 1,5 cm, hati-hati jangan sampai memotong kawat pelindung logam, dan kemudian lepaskan lapisan isolasi transparan putih susu di luar kawat inti ke 0,6 cm, sehingga kawat inti telanjang.
2. Hubungkan inti
Konektor BNC terdiri dari badan konektor BNC, selongsong logam berpelindung, dan pin inti. Pin inti digunakan untuk menghubungkan inti kabel koaksial; setelah melepas kawat, masukkan inti ke dalam pin inti. Dalam lubang kecil di bagian ekor, gunakan slot kecil di bagian depan penjepit kartu khusus untuk menjepitnya dengan kuat, sehingga kawat inti ditekan ke dalam lubang kecil.
Anda dapat menggunakan besi solder untuk menyolder kawat inti dan pin kawat inti, dan memasukkan sedikit bubuk rosin atau fluks netral ke dalam lubang kecil di ekor kawat inti pengelasan, lalu menyoldernya. Saat menyolder, berhati-hatilah agar solder tidak sampai ke permukaan luar pin inti. Akan menyebabkan pin inti dihapus.
Catatan: Jika Anda tidak memiliki penjepit kartu khusus, Anda dapat menggantinya dengan tang tukang listrik, tetapi Anda harus memperhatikan fakta bahwa Anda tidak harus merusak pin inti terlalu banyak. Kedua, tekan kabel inti untuk mencegah kontak yang buruk.
3. Merakit konektor BNC
Setelah menghubungkan kawat inti, pertama masukkan selongsong logam pelindung ke kabel koaksial, dan kemudian masukkan pin kawat inti dari lubang ekor badan konektor BNC untuk memperpanjang pin inti keluar dari ujung depan, dan akhirnya logam Lengan didorong ke depan sehingga selongsong menjepit kawat pelindung logam luar ke silinder di ujung badan sambungan BNC;
4. Kabel Tekanan
Jaga agar selongsong kontak dengan kawat logam terlindung, dan gunakan klip bayonet heksagonal pada penjepit untuk memaksa bentuk selongsong menjadi segi enam. Ulangi metode di atas untuk membuat konektor BNC di ujung lain kabel koaksial. Yang terbaik adalah memeriksa dengan multimeter sebelum digunakan. Kedua sirkuit terbuka dan pendek dapat menyebabkan kegagalan komunikasi dan kerusakan pada kartu jaringan atau hub.
Catatan: Untuk membuat konektor BNC rakitan, gunakan obeng kecil dan tang tukang listrik. Setelah melepas kawat seperti dijelaskan di atas, masukkan kawat inti ke dalam lubang pemasangan kawat inti, kemudian pasang kawat inti dengan obeng kecil, dan kencangkan kawat pelindung logam luar bersama-sama. Penjepit diperbaiki di lengan memperbaiki kawat perisai, dan akhirnya logam ekor disekrup pada tubuh bersama BNC.
Untuk membuat konektor BNC yang disolder, gunakan setrika listrik. Setelah menanggalkan kawat seperti dijelaskan di atas, cukup solder kawat inti dan kawat pelindung ke sambungan solder pada kepala BNC dengan besi solder, dan kenakan selubung penyekat solder yang keras dan lengan ekor bahan yang lunak.
Bagaimana rute saat memasang pengawasan video?
1. Lingkungan konstruksi yang berbeda memiliki persyaratan yang berbeda
2. Kabel video yang terbaik adalah tidak memiliki konektor
3. Jika ada titik bergerak, lebih baik mengurangi simpul bintang dari garis kontrol.
4. Ada perangkat titik kuat, untuk menjaga jarak tertentu sesuai dengan tegangan listrik yang kuat (lihat standar nasional)
5. Setelah menghitung tingkat saat ini dari saluran listrik, pilih saluran yang sesuai dan simpan kabel sebanyak mungkin.
6. Menurut kondisi lingkungan, dengan pipa jalur yang sesuai
