Analisis komprehensifPitch 0,80mmKonektor 100-pin VHDCI
Saya. Konektor 100-pin VHDCI:COre Hub untuk Industri Tinggi - Konektivitas Kepadatan
ApaSCSI pitch 0,80mmKonektor 100-pin VHDCI?
VHDCI (Antarmuka konektor kepadatan yang sangat tinggi) 100 - konektor pin dirancang khusus untuk transmisi data berkecepatan tinggi dan ruang kompak. Ini juga dinamai konektor pin pitch HDRA 100 0,80mm.Konektor 100 pin SCSI VHDCIMengadopsi tata letak layer dual - presisi dengan pitch 0,80mm, mengintegrasikan 100 sinyal/pin daya, mendukung interaksi sinyal kerapatan - tinggi, dan memungkinkan transmisi data yang cepat dan stabil dalam ruang terbatas dalam ruang terbatas.

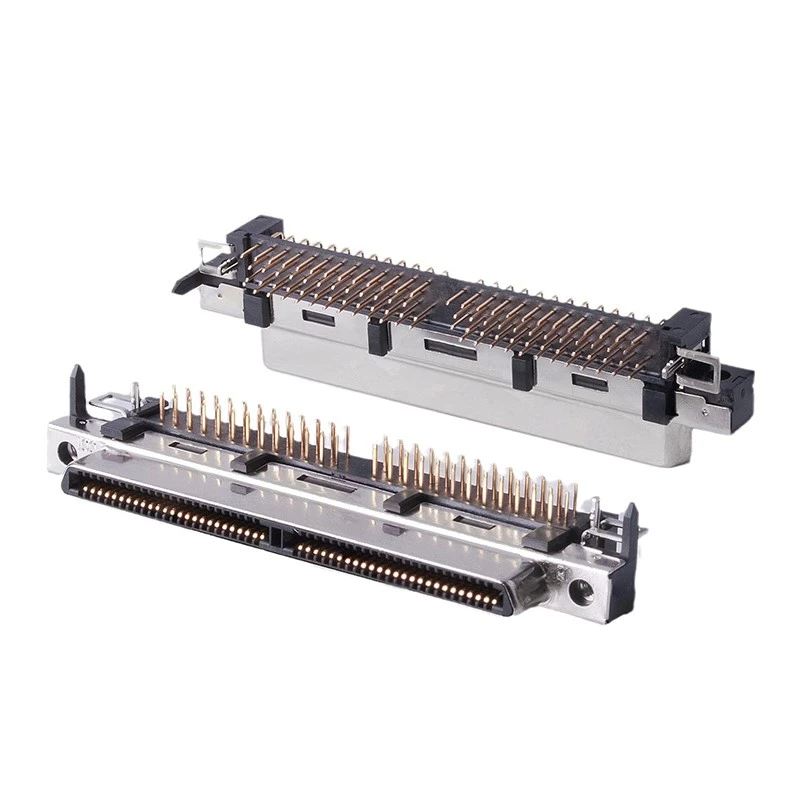

Dalam hal penampilan, VHDCI 100 - konektor pin memiliki fitur yang berbeda . 90 derajat sudut kanan VHDCI 100 pin desain konektor betina mengoptimalkan pemanfaatan ruang, dan cocok untuk skenario papan-papan vertikal. Dalam jalur produksi otomatisasi industri, konektor 100-pin pitch SCSI VHDCI 0,80mm bertanggung jawab untuk menghubungkan berbagai sensor, pengontrol, dan aktuator, memastikan operasi proses produksi yang efisien dan stabil; Di pusat data, konektor 100 pin VHDCI SCSI melakukan tugas penting transmisi data antara server, perangkat penyimpanan, dan peralatan jaringan, menjamin pembacaan data, penulisan, dan pemrosesan data yang cepat.
II. Keuntungan Core: Mendefinisikan ulang standar konektivitas industri
2.1 High - Desain Density: Kinerja yang kuat dalam ruang yang ringkas
Standar VHDCI 100 - Pin Connector mengadopsi arsitektur pin pin ganda- yang unik. Dalam ukuran yang sangat kompak, ia berhasil mencapai transmisi simultan 100 saluran sinyal. Dibandingkan dengan konektor layer - {9 {9 {100, kepadatan port konektor VHDCI 100 posisi meningkat secara signifikan sebesar 50%. Desain kepadatan - yang tinggi ini selaras dengan tren pengembangan miniaturisasi saat ini dalam peralatan industri. Ambil kabinet kontrol dalam jalur produksi otomatisasi industri sebagai contoh: ruang internalnya terbatas, namun perlu menghubungkan sejumlah besar sensor, pengontrol, dan aktuator. Mengandalkan fitur kepadatannya yang tinggi, konektor SCSI 100-pin VHDCI dapat menyelesaikan koneksi berbagai perangkat dalam ruang sempit, mengurangi kompleksitas kabel dan meningkatkan tingkat integrasi sistem.
VHDCI 100P SCSI Connector Pitch presisi 0,8mm adalah salah satu faktor kunci untuk mencapai kepadatan tinggi. Pitch yang tepat, dikombinasikan dengan kontak berlapis perunggu fosfor -, tidak hanya memastikan integritas sinyal tetapi juga secara efektif mengurangi risiko crosstalk. Dalam skenario transmisi data - yang tinggi dengan kecepatan di atas 10Gbps, seperti pertukaran data antara kelompok server di pusat data, konektor 100-pin VHDCI dapat mengirimkan data secara stabil, memastikan keakuratan dan ketepatan waktu data dan menghindari kehilangan data atau kesalahan yang disebabkan oleh gangguan sinyal.
2.2 Stabil dan andal, mampu menahan lingkungan yang keras
Di sektor industri, peralatan sering beroperasi di berbagai lingkungan kerja yang keras, dan pitch konektor 100-pin VHDCI 0,80mm menunjukkan kemampuan beradaptasi yang luar biasa. Beberapa model menampilkan desain debu dan tahan air yang dinilai IP67, yang berarti konektor dapat berfungsi secara normal bahkan dalam lokakarya pabrik yang berdebu atau lingkungan luar yang lembab. Dalam peralatan konstruksi, konektor dapat terkena erosi dari debu, lumpur, dan air; Perlindungan IP67 secara efektif dapat mencegah kontaminan ini memasuki interior konektor, memastikan koneksi yang stabil.
Ini juga menawarkan kisaran suhu operasi yang luas dari -40 derajat ke {+85 derajat, memungkinkannya untuk memastikan pengoperasian peralatan yang normal baik di daerah kutub yang dingin atau lingkungan gurun yang panas. Perumahan paduan seng semakin meningkatkan kekuatan mekaniknya, memungkinkannya untuk menahan tingkat getaran dan dampak tertentu. Dalam jalur produksi otomatisasi industri, peralatan menghasilkan getaran selama operasi; Perumahan paduan seng dari konektor 100-pin VHDCI dapat secara efektif menahan dampak getaran, yang menjamin keandalan koneksi. Selain itu, kehidupan siklus kawinnya melebihi 500 kali, jauh melampaui standar konektor biasa. Ini memungkinkannya untuk beroperasi secara stabil untuk waktu yang lama bahkan dalam skenario aplikasi yang membutuhkan perkawinan yang sering dan tidak cocok, mengurangi biaya perawatan dan penggantian.
2.3 Adaptasi Fleksibel untuk Menyederhanakan Integrasi Sistem
Konektor 100-pin VHDCI menawarkan berbagai opsi dalam hal konfigurasi antarmuka, membawa kenyamanan yang signifikan pada integrasi sistem. Muncul dalam berbagai jenis antarmuka, termasuk: 90 derajat VHDCI 100 pin konektor wanita untuk papan, solder tipe VHDCI 100 pin konektor pria, IDC Tipe 100 pin VHDCI konektor SCSI jantan dan lapisan ganda VHDCI 100 pin konektor tipe sudut kanan sudut kanan wanita.
Pengguna dapat membuat pilihan yang fleksibel berdasarkan kebutuhan mereka yang sebenarnya. Dalam koneksi motherboard peralatan komunikasi, VHDCI 100 pin Plug Dip sudut kanan wanita - di antarmuka konektor menghemat ruang dan memungkinkan kabel yang lebih kompak; Sementara dalam proyek -proyek yang membutuhkan kabel situs -, kawat - antarmuka perpindahan isolasi akhir yang nyaman dan efisien, menghilangkan kebutuhan untuk operasi penyolderan yang kompleks.
Ini juga kompatibel dengan beberapa protokol seperti SCSI dan PCI - E kartu, dan mendukung penggunaan campuran dengan konektor penghitungan- {{2} {2} yang rendah, seperti konektor SCSI 68 pin dan konektor SCSI 50 pin. Fitur ini memungkinkannya untuk beradaptasi dengan baik dengan kebutuhan peningkatan peralatan baru dan lama. Ketika perusahaan meningkatkan peralatan mereka yang ada, tidak perlu penggantian peralatan skala - besar. Dengan hanya menggunakan VHDCI 100 - konektor pin dalam kombinasi dengan konektor pin-count- asli, ekspansi dan peningkatan sistem dapat dicapai, yang sangat mengurangi biaya transformasi sistem.
VHDCI 100 Pin SCSI Majelis Kabel
VHDCI 100 Pin ke HD100 Pin SCSI Cable

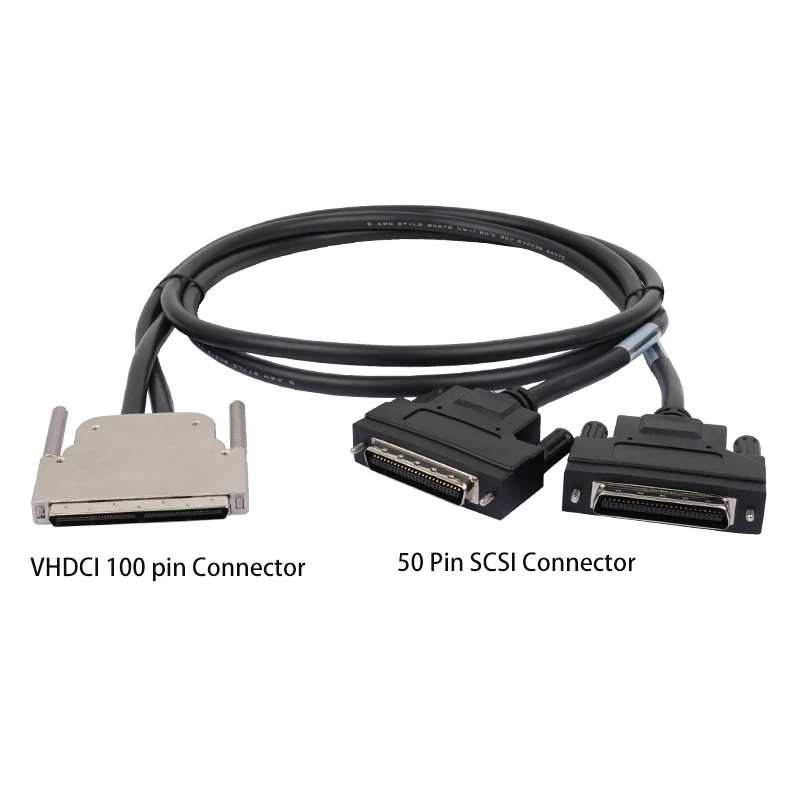

VHDCI 100 pin ke kabel splitter pin MDR50 ganda
2.4 Keunggulan Komparatif: Lompatan Kinerja di belakang jumlah pin
Dalam seluruh keluarga VHDCI dan spektrum konektor industri yang lebih luas, konektor 100-pin VHDCI memegang posisi teknis yang unik.
Dibandingkan dengan lebih banyak digunakanKonektor VHDCI pitch 0,80mm 68-pin, 100 - Pin konektor VHDCI meningkatkan jumlah kontak sinyal sebesar 47% sambil mempertahankan ukuran fisik yang sama. Ini berarti dapat memungkinkan transmisi sinyal di lebih banyak saluran dalam ruang yang sama. Peningkatan seperti itu sangat penting dalam sistem kontrol servo multi-sumbu: pin tambahan dapat digunakan untuk mengirimkan sinyal kontrol atau data umpan balik untuk lebih banyak sumbu, sehingga mengurangi jumlah kabel penghubung antar perangkat.
Bila dibandingkan denganDual Stack Right Angle 68-Pin VHDCI ConnectorsDiluncurkan oleh produsen seperti Molex, konektor VHDCI versi 100-pin mencapai keseimbangan yang lebih baik antara kepadatan dan keandalan. MeskipunKonektor VHDCI 136-pinMenawarkan kepadatan kontak yang lebih tinggi, mereka membutuhkan toleransi manufaktur yang lebih ketat, menghasilkan biaya yang lebih tinggi, dan menderita resistensi getaran yang terganggu di lingkungan industri yang keras. Melalui desain pitch pin yang dioptimalkan, VHDCI 100 - konektor pin tidak hanya menghindari risiko lentur pin yang disebabkan oleh tata letak yang terlalu padat tetapi juga mempertahankan keunggulan kepadatan yang cukup, menjadikannya biaya - yang efektif untuk persyaratan koneksi tingkat tinggi {{3}.
Dalam persaingan dengan standar antarmuka lainnya, VHDCI 100 - PIN Connector menunjukkan kekuatan yang unik. Dibandingkan dengan antarmuka elektronik konsumen seperti USB atau HDMI, fitur kekuatan mekanik yang lebih besar dan kisaran suhu operasi yang lebih luas. Ketika diadu terhadap d - sub konektor, ia unggul dalam kecepatan transmisi dan anti - kemampuan interferensi. Meskipun tidak memiliki keunggulan dalam hal kecepatan maksimum jika dibandingkan dengan antarmuka kabel tembaga berkecepatan tinggi yang muncul (misalnya, AEC), ekosistem teknis yang matang dan kompatibilitas perangkat yang luas membuatnya tak tergantikan dalam sistem warisan industri. Karakteristik ini menjadikannya "jembatan teknis" untuk menghubungkan peralatan industri baru dan lama.
III.Diverse Skenario Aplikasi: Jembatan yang Menghubungkan Dari Industri ke Pemotongan - Edge Technology
3.1 Otomatisasi Industri: Hub saraf untuk interkoneksi perangkat
Dalam lingkungan kompleks pabrik pintar, konektor 100-pin VHDCI banyak digunakan untuk menghubungkan peralatan utama seperti PLC (pengontrol logika yang dapat diprogram), drive servo, dan kamera industri.
Ambil pabrik mobil sebagai contoh. Pada jalur produksi otomatis, PLC bertanggung jawab atas kontrol logis dari seluruh proses produksi, Servo mendorong secara tepat mengontrol pergerakan lengan robot, dan kamera industri memantau kualitas produk dan kemajuan produksi secara real time. Memanfaatkan kemampuan transmisi sinyal yang kuat, 0.80mm pitch HDRA 100 - PIN Connector memungkinkan transmisi sinkron dari sinyal kontrol saluran multi - dan data gambar definisi {8} {8} tinggi. Ini dapat dengan cepat dan akurat mengirimkan perintah kontrol yang dikirim oleh PLC ke drive servo, memastikan lengan robot beroperasi sesuai dengan lintasan dan kecepatan yang telah ditentukan. Sementara itu, data gambar definisi - yang tinggi yang ditangkap oleh kamera industri juga dapat ditransmisikan dengan cepat ke sistem kontrol melalui konektor 100-pin VHDCI untuk analisis dan pemrosesan waktu nyata. Setelah cacat produk atau kelainan produksi terdeteksi, sistem dapat membuat penyesuaian tepat waktu untuk memastikan operasi jalur produksi yang efisien dan stabil.
VHDCI 100 Pin Connector Unique Double - Lapisan Desain Struktural Tidak hanya meningkatkan kepadatan port tetapi juga sangat mengoptimalkan tata letak kabel. Ruang di dalam lemari kontrol industri biasanya sangat terbatas, dan kabel konektor tradisional sering rumit, yang menimbulkan kesulitan signifikan untuk pemeliharaan dan peningkatan peralatan. Namun, double - struktur lapisan 100 cara konektor 100-pin VHDCI memungkinkan kabel untuk diatur dengan cara yang lebih rapi dan lebih tertib, mengurangi kekacauan kabel di dalam kabinet dan secara signifikan meningkatkan efisiensi pemeliharaan peralatan. Ketika peralatan perlu diperiksa, diperbaiki, atau ditingkatkan, teknisi dapat lebih mudah menemukan kabel dan antarmuka yang sesuai, memperpendek waktu perawatan dan menurunkan risiko downtime produksi.
3.2 Pusat Data: Tautan yang efisien untuk kluster server kepadatan {1} {1} tinggi
Dengan perkembangan cepat teknologi yang muncul seperti komputasi awan, data besar, dan kecerdasan buatan (AI), pusat data menghadapi tekanan yang belum pernah terjadi sebelumnya dalam pemrosesan data, menempatkan tuntutan yang sangat tinggi pada kinerja kelompok server dan kecepatan transmisi data. Konektor HDRA 100 Pin SCSI dengan kinerjanya yang luar biasa, telah menjadi tautan yang efisien untuk kelompok server kepadatan - yang tinggi.
Dalam Ultra - besar - skala pusat data, - yang tinggi penyebaran rak kepadatan server blade adalah kunci untuk meningkatkan pemanfaatan ruang dan efisiensi komputasi. Melalui 100 - pin tinggi - kecepatan diferensial pasang, 100p VHDCI SCSI Connector dapat secara stabil mengirimkan 10 gigabit ethernet dan sinyal penyimpanan, memungkinkan interaksi data kecepatan tinggi- tinggi antar server. Desain induktansi - yang rendah dengan pitch 0.8mm secara efektif mengurangi penundaan dan kehilangan sinyal, memastikan bahwa data dapat ditransmisikan dengan cepat dan akurat dalam kelompok server. Ini sangat penting untuk platform komputasi awan: Ketika pengguna melakukan penyimpanan data, membaca, dan memproses di cloud, mereka dapat menikmati dekat - nyata - kecepatan respons waktu, secara signifikan meningkatkan pengalaman pengguna. Dalam platform daya komputasi AI, sejumlah besar data perlu diproses dan dianalisis dalam waktu singkat; Kinerja transmisi berkecepatan tinggi dari konektor 100-pin VHDCI memberikan dukungan kuat untuk pelatihan dan inferensi model AI, mempercepat pengembangan dan penerapan teknologi AI.
3.3 5 g dan perangkat pintar: Solusi koneksi miniatur untuk era 5G
Pengembangan cepat teknologi 5G telah mengantarkan era baru Internet of Everything (IOE), menempatkan tuntutan yang lebih tinggi pada kinerja koneksi dan miniaturisasi perangkat. Konektor 100-pin SCSI VHDCI menunjukkan keunggulan unik di bidang 5G dan perangkat pintar, menjadikannya pilihan ideal untuk solusi koneksi miniatur di era 5G.
Dalam peralatan AAU (unit antena aktif) dari stasiun pangkalan 5G, ruang kompak dan beberapa fungsi perlu diintegrasikan. Dengan papan 90 derajat - konfigurasi pemasangan akhir, sudut kanan VHDCI 100 - pin konektor wanita dengan terampil mengintegrasikan frekuensi radio (RF) dan sinyal baseband, memfasilitasi desain peralatan miniatur. Ini dapat secara stabil mengirimkan sinyal RF berkecepatan tinggi dan data baseband yang kompleks dalam ruang terbatas, memastikan operasi stasiun pangkalan 5G yang efisien. Dalam pembangunan stasiun pangkalan 5G, peralatan AAU yang mengadopsi konektor 100-pin VHDCI memiliki volume berkurang lebih dari 20% dibandingkan dengan peralatan tradisional, sementara kinerjanya telah meningkat secara signifikan, secara efektif menurunkan biaya konstruksi dan kesulitan pemeliharaan stasiun pangkalan.
VHDCI 100 - konektor pin juga memainkan peran penting dalam perangkat pintar seperti tinggi - akhir kamera dan drone industri. High-end industrial cameras need to transmit large amounts of high-definition image data in real time, while drones need to simultaneously transmit flight control signals, image data, sensor data, and more. 100 position design of the VHDCI 100-pin connector is compatible with multi-channel sensor data and power supply, achieving the Tujuan integrasi "ukuran kecil dan fungsionalitas penuh". Dalam inspeksi industri, kamera industri dengan cepat mengirimkan gambar definisi tinggi yang ditangkap ke sistem analisis melalui konektor 100-pin VHDCI, memberikan dukungan data yang akurat untuk inspeksi kualitas produk; Dalam aplikasi drone, konektor 100-pin VHDCI memastikan transmisi stabil dari berbagai sinyal selama penerbangan, menjamin penerbangan aman dan pelaksanaan misi drone.
IV. Panduan Pemilihan: Cara Memilih Konektor 100 Pin VHDCI yang Sesuai
Tentukan formulir antarmuka dan metode instalasi
Saat memilih konektor, formulir antarmuka dan metode instalasi adalah pertimbangan utama. Berdasarkan tata letak spasial peralatan:
Jika ruangnya kompak dan koneksi vertikal diperlukan, konektor betina 90 derajat melalui lubang VHDCI 100 pin dapat dipilih, seperti koneksi internal server blade di pusat data.
Jika kabel horizontal lebih nyaman, 180 - derajat (ujung papan horizontal) vhdci 100 pin plug-in board tipe lebih cocok.
Metode koneksi kabel juga penting:
Koneksi pemindahan isolasi (IDC) tidak memerlukan penyolderan, mudah dioperasikan, dan cocok untuk produksi massal. Ini banyak digunakan dalam kabel sensor jalur produksi otomatisasi industri. Jadi IDC Type VHDCI 100 Pin Konektor Pria Dengan Penutup Logam Cocok.
Meskipun kawat - koneksi pengelasan relatif kompleks untuk beroperasi, ia memiliki keandalan yang tinggi dan lebih disukai dalam skenario khusus dengan persyaratan yang sangat tinggi untuk stabilitas koneksi, seperti kedirgantaraan. So solder tipe vhdci 100 pin konektor jantan dengan penutup logam cocok.
Mengambil produk Shenzhen Starte Technology Co., Ltd sebagai contoh, model "sudut kanan 100 pin VHDCI" model konektor "secara khusus dirancang untuk papan kompak - tata letak akhir, yang secara efektif dapat menghemat ruang dan meningkatkan integrasi peralatan.
Fokus pada parameter kinerja listrik
Parameter kinerja listrik secara langsung mempengaruhi kualitas transmisi dan stabilitas konektor. Tingkat transmisi harus dicocokkan secara akurat dengan persyaratan aplikasi. Untuk skenario transmisi data - yang tinggi dengan kecepatan di atas 10Gbps, seperti stasiun dasar 5G dan pusat data komputasi awan, vhdci 100 - konektor pin dengan struktur pelapis lapisan {8} {8} {8} {8} {8} {8} harus dipilih. Ini secara efektif mengurangi gangguan dan kehilangan sinyal, memastikan transmisi data berkecepatan tinggi dan stabil.
Resistansi kontak harus kurang dari atau sama dengan 50mΩ untuk meminimalkan kehilangan energi selama transmisi sinyal; Resistansi isolasi harus lebih besar dari atau sama dengan 100mΩ @ 500V DC untuk memastikan keamanan dan keandalan konektor dalam kondisi operasi normal. Sementara itu, pertimbangan penuh harus diberikan pada tingkat suhu, kelembaban, dan perlindungan lingkungan kerja. Untuk peralatan yang beroperasi di lingkungan luar ruangan yang keras, seperti sistem kontrol turbin angin, konektor dengan peringkat tahan air IP67 harus dipilih untuk mencegah gangguan kelembaban dan debu, sehingga memastikan pengoperasian peralatan yang normal.
Pemilihan pemasok dan sertifikasi yang andal
Memilih pemasok yang andal sangat penting untuk memastikan kualitas produk. Prioritas harus diberikan kepada merek yang disertifikasi oleh IATF 16949, ROHS 2.0, dan standar lainnya. Sertifikasi IATF 16949 menunjukkan bahwa pemasok memiliki standar dan proses yang ketat dalam hal sistem manajemen kualitas untuk industri otomotif, memungkinkannya untuk menjamin konsistensi dan keandalan produk; Sertifikasi ROHS 2.0, di sisi lain, memastikan bahwa produk memenuhi persyaratan perlindungan lingkungan, membatasi penggunaan zat berbahaya, dan mengurangi kerusakan pada lingkungan dan kesehatan manusia. Misalnya, Shenzhen Starte Technology Co., Ltd., yang memiliki 10 tahun pengalaman, telah memperoleh beberapa sertifikasi internasional, dan kualitas dan kinerjanya produk telah diakui secara luas oleh pasar.
Selama fase pengujian sampel, fokus harus ditempatkan pada verifikasi indikator keandalan seperti kekuatan penyisipan dan ekstraksi, dan pengujian semprotan garam (selama lebih dari 48 jam). Uji gaya penyisipan dan ekstraksi dapat mengevaluasi kemudahan memasukkan dan mengekstraksi konektor selama penggunaan normal, serta dampak penyisipan dan ekstraksi pada stabilitas koneksi; Uji semprotan garam mensimulasikan resistensi korosi konektor dalam lingkungan yang lembab, garam -. Hanya melalui pengujian yang ketat, kami dapat memastikan bahwa konektor stabil dan dapat diandalkan dalam aplikasi praktis, dan menghindari peningkatan yang tajam dalam biaya perawatan di kemudian hari yang disebabkan oleh masalah kualitas.
V. Tren Masa Depan: Arah Inovatif untuk Tinggi - Interkoneksi Kepadatan
Pembuatan mobil
Pembuatan mobil
Pembuatan mobil
Pembuatan mobil
Pembuatan mobil
Pembuatan mobil
Dengan mempopulerkan internet industri hal -hal (IIOT) dan komputasi tepi, konektor VHDCI berkembang menuju konsumsi daya yang lebih rendah, kepadatan yang lebih tinggi, dan kecerdasan yang lebih besar. Di masa depan, konektor 100-pin VHDCI yang mendukung kekuatan Ethernet (POE) akan menjadi tren utama. Ini berarti bahwa saat mengirimkan sinyal data, mereka dapat memberikan daya DC ke perangkat melalui kabel Ethernet, lebih jauh menyederhanakan kabel dan mengurangi konsumsi dan biaya energi sistem. Dalam jalur produksi otomatis industri, adopsi konektor VHDCI yang mendukung POE tidak hanya mengurangi peletakan kabel daya tetapi juga memungkinkan pemantauan yang akurat dan manajemen konsumsi energi perangkat melalui sistem manajemen catu daya terpadu, sehingga meningkatkan efisiensi pemanfaatan energi.
Peningkatan kepadatan konektor juga terus maju, karena para peneliti menangani tantangan teknis untuk mencapai nada kurang dari 0,6mm. Pitch yang lebih kecil selanjutnya akan meningkatkan kepadatan port, memenuhi permintaan di masa depan untuk koneksi kepadatan - yang tinggi di ultra - ruang kompak untuk perangkat. Dalam peningkatan generasi - berikutnya dari stasiun dasar 5G, konektor VHDCI yang lebih padat diharapkan memungkinkan integrasi sinyal yang lebih efisien, meningkatkan tingkat kinerja dan miniaturisasi stasiun pangkalan, dan biaya konstruksi dan pemeliharaan yang lebih rendah.
Kecerdasan juga merupakan arah penting untuk pengembangan konektor pin VHDCI 100 - di masa depan. Di masa depan, mereka dapat mengintegrasikan chip pemantauan kondisi untuk mewujudkan pemantauan waktu nyata - nyata dari status koneksi dan peringatan dini kesalahan. Di pusat data, dengan konektor VHDCI diintegrasikan dengan chip pemantauan kondisi, manajer dapat memahami status kerja konektor dalam kelompok server. Setelah kelainan koneksi seperti kelonggaran atau overheating terdeteksi, sistem dapat mengeluarkan peringatan secara tepat waktu dan langkah -langkah pemeliharaan yang cepat untuk menghindari gangguan transmisi data dan kerugian bisnis yang disebabkan oleh kegagalan koneksi.
Untuk perusahaan dan pengembang, penting untuk meletakkan arsitektur perangkat yang kompatibel dengan standar 100-pin sebelumnya. Ini akan memesan ruang yang cukup untuk peningkatan dan perluasan sistem di masa depan, memastikan bahwa perangkat dapat mempertahankan kompatibilitas dan kinerja yang baik di tengah evolusi teknologi yang berkelanjutan, dan mengurangi biaya dan risiko peningkatan sistem.
