Harga kawat tembaga terus meningkat dan produksi massal modul konversi fotolistrik, kabel fiber optik akan secara bertahap menggantikan kawat tembaga untuk menjadi kekuatan utama; hari ini kami datang bersama-sama untuk memahami, HDMI kabel fiber optik, yaitu: HDMI AOC (aktif kabel optik, ada sumber kabel); ini adalah kabel HDMI yang menggunakan serat optik untuk membuat jalur transmisi sinyal HDMI dan mengintegrasikan dengan kawat fotolistrik konversi pada antarmuka. Serat adalah singkatan untuk serat optik, serat yang terbuat dari kaca atau plastik. Dapat digunakan sebagai alat transmisi cahaya terang, prinsip transmisi adalah 'total pantulan cahaya'

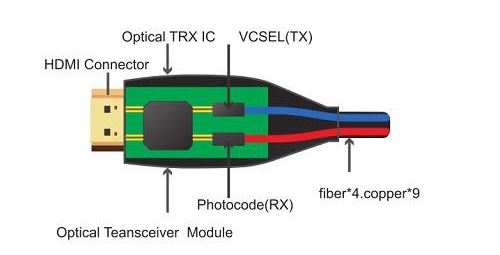

Serat optik HDMI, jika ingin menjadi output ke layar perangkat terminal, memerlukan dua proses: listrik---> cahaya, cahaya---> listrik

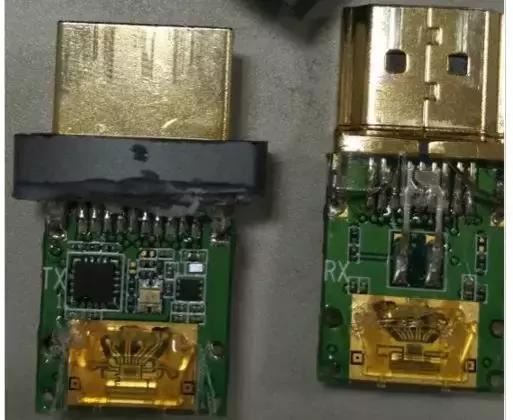

TX dan RX konversi resepsi: listrik---> cahaya, cahaya---> listrik; satu lampu listrik, satu lampu listrik; orang yang tepat warna cahaya, kiri adalah diterangi cahaya putih; yang benar adalah hitam perangkat harus mikroprosesor, kawat seluruh otak. Konversi fotolistrik plus mikroprosesor kontrol, seluruh paket sangat kecil.

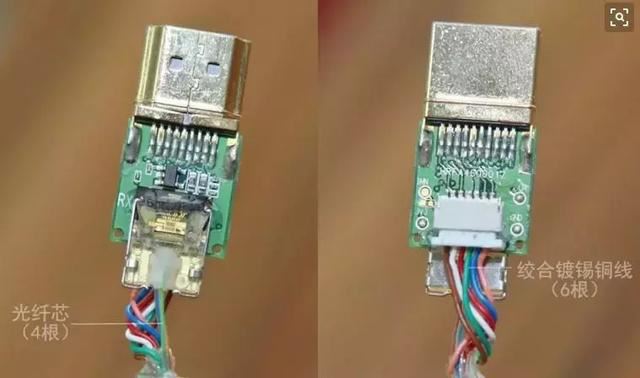

Mari kita lihat pada struktur internal dari serat optik kabel HDMI. Ada empat lapisan secara total, dan lapisan terdalam adalah empat Core serat. It's worth menyebutkan bahwa ketika pengupasan jaket serat,
serat inti diberikan sedikit maksa. Rusak, namun, kabel HDMI empat-lapis fiber optik dapat juga melindungi serat inti, mencegah serat inti yang rusak, ditarik, dll.; empat dari serat sangat tipis; kawat tembaga tinned tersisa adalah kekuatan dan listrik. Sinyal kontrol, serat digunakan untuk mengirimkan data! Lossless transmisi; transmisi audio dan video benar-benar menyadari lossless transmisi, informasi video dan audio informasi yang benar-benar kebal terhadap interferensi elektromagnetik eksternal, memastikan kesetiaan tinggi transmisi sinyal; terutama untuk informasi audio dengan persyaratan bahan transmisi sangat tinggi, ultra-rendah kebisingan lantai untuk memastikan bahwa suara sangat murni.
Lossless transmisi aplikasi skenario
Ringan dan berat ringan; karena bahan menggunakan serat sangat ringan, kabel HDMI serat optik lebih kecil dan lebih ringan daripada kabel HDMI tradisional.

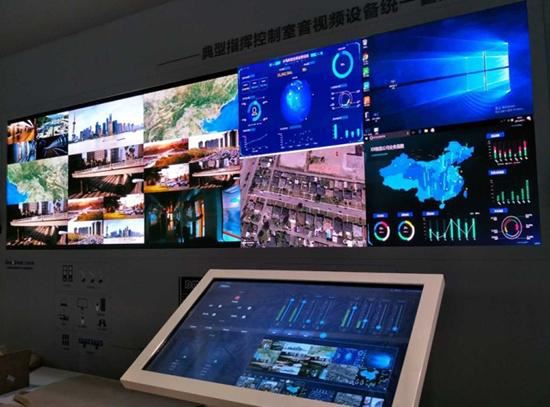

AOC HDMI aplikasi skenario
Jarak panjang transmisi; menggunakan serat optik medium transmisi, sinyal transmisi redaman jarak jauh dapat diabaikan, dan transmisi jarak terpanjang dapat mencapai lebih dari 300m. Fitur ini terutama penting untuk home theater, karena bahkan di living room teater, kabel HDMI tertanam setidaknya 10 meter.
Tabel perbandingan transmisi jarak
Bandwidth tinggi transmisi; serat kabel HDMI bisa mendukung bandwidth yang tinggi, untuk bandwidth yang tinggi 4K video, 3D video, transmisi tanpa tekanan.
Xiao Bian komentar: Jika Anda hanya membutuhkan dua atau tiga meter panjang kabel HDMI, kemudian ada adalah tidak perlu memilih serat optik HDMI kabel, kabel HDMI tradisional dapat. Jika Anda membutuhkan kabel HDMI yang lebih dari 10 meter, maka serat kabel HDMI adalah pilihan pertama Anda. Hanya kabel HDMI jarak jauh serat optik ini perlu dilindungi bila digunakan. Jangan gunakan di lipatan besar. Berhati-hatilah ketika pra-embedding. Memerlukan tingkat tertentu kelengkungan di sudut, tidak 90 derajat vertikal lipat.
